Bir elektrik dağıtım panosunun kapağını açtınız. Multimetreyle ölçüm alacaksınız ya da sadece bir bara bağlantısının sıcaklığını veya torkunu kontrol edeceksiniz. O an yapılan şey rutin bir bakım işlemidir; risk ise çoğu zaman arka planda kalır.
Elektrik ark patlaması (arc flash) olaylarının en sarsıcı tarafı şudur: Patlama bir saniyeden çok daha kısa (çoğunlukla 50 ila 200 milisaniye) sürer, ancak bıraktığı uzuv ve doku hasarları bir ömür boyu kalabilir.
Saha araştırmaları ve kaza tutanakları incelendiğinde elektrikçilerin ellerinin neden neredeyse her olayda ilk yaralanan bölge olduğu tesadüf değildir. Bu durum; plazma fiziği, çalışma geometrisi ve insan biyomekaniğinin kaçınılmaz bir bileşimidir.
1. Olay Enerjisi ve Elektrik Ark Sınırı (Arc Flash Boundary) Nedir?
Elektrik ark patlaması risk yönetiminde temel mühendislik metriği olay enerjisidir (incident energy). Bu değer, belirli bir çalışma mesafesinde birim santimetrekareye transfer olan ısı enerjisini ifade eder ve uluslararası literatürde cal/cm² (kalori / santimetrekare) cinsinden hesaplanır.
Elektrik ark sınırı (Arc Flash Boundary) ise olay enerjisinin tam olarak 1,2 cal/cm² seviyesine düştüğü mesafedir. Bu sınırın içerisine giren personelin üzerindeki tüm giysi, vizör ve eldivenlerin hesaplanan cal/cm² değerine eşit veya daha yüksek Arc-Rated (ark dayanımlı) sertifikaya sahip olması zorunludur.
2. Çalışma Pozisyonu ve El Maruziyeti (NIOSH İstatistikleri)
Elektrik ark patlaması olaylarının yüksek gerilim hatlarından ziyade alçak gerilim (0.4 kV / 400V) dağıtım panolarında ve rutin bakım anlarında yaşanması bir tesadüf değildir.
Çalışma esnasında pano kapağı açılır, multimetre probları baralara uzatılır veya anahtar sıkılır. Bu geometride ark merkezine en yakın organ istisnasız çalışanın elidir. Gövde 45–60 cm mesafede dururken, el ve parmaklar ark kaynağına yalnızca 5 ila 15 cm mesafededir!
Isı transferi fiziğinde ışınım enerjisi mesafenin karesiyle ters orantılıdır (1/r² kuralı). Yani gövdeye 8 cal/cm² düşen bir ark patlamasında, kaynağa 10 cm mesafedeki elin maruz kaldığı termal enerji 40 ila 100 cal/cm² seviyelerine fırlar!
3. Zaman Fiziği: Ark Patlaması Süresi vs. İnsan Refleks Süresi
Pek çok teknisyen "Ark olursa elimi hemen geri çekerim" yanılgısına kapılır. Oysa nörobiyoloji ve fizik yasaları bu argümanı kesin bir şekilde çürütür:
4. Elektrik Ark Enerjisinin 3 Temel Yayılma Mekanizması
Ark patlaması sıradan bir alev yangını değildir. Bir yıldırım düşmesinin kapalı pano içindeki minyatür simülasyonudur. Enerji çevreye üç yıkıcı mekanizmayla aktarılır:
Güneş yüzeyi sıcaklığının 4 katı plazma çekirdeği ışık hızında kızılötesi foton yayar.
Katı bakır bara bir anda gaz haline geçer ve hacmi 67.000 kat genişleyerek şok dalgası yaratır.
1085°C erimiş bakır ve alüminyum parçacıkları mermi hızıyla doğrudan eldivene çarpar.
5. Yaralanma Dağılımı: El ve Parmaklar Neden %45 ile İlk Sırada?
Uluslararası Çalışma Örgütü (ILO) ve ABD NIOSH kaza raporlarında elektrik arkına maruz kalan personelde yaralanma bölgeleri incelendiğinde dramatik bir tablo karşımıza çıkar:
| Vücut Bölgesi | Yaralanma Olasılığı | Temel Neden | Risk Derecesi |
|---|---|---|---|
| El ve Parmaklar | ~ %45 | Ark merkezine en yakın uzuv (10 cm), alet kavrama pozisyonu | EN KRİTİK |
| Yüz ve Gözler | ~ %30 | Doğrudan panoya bakış açısı, vizörsüz baret kullanımı | YÜKSEK |
| Önkol ve Göğüs | ~ %20 | Alev kapanı oluşumu, sentetik iş elbiselerinin tutuşması | ORTA-YÜKSEK |
Görüldüğü üzere el ve parmaklar, elektrik kazalarındaki toplam yaralanmaların neredeyse yarısını oluşturmaktadır. Üstelik aynı patlamada el, yüz ve önkol genellikle eşzamanlı olarak etkilenmektedir.
6. Ölüm Değil, Kalıcı Fonksiyon ve İş Gücü Kaybı (Morbidite)
Toplumda elektrik kazalarının yalnızca "elektrik çarpıp kalbin durmasıyla" ölüme yol açtığı algısı vardır. Oysa ark patlaması vakalarında birincil sonuç mortalite (ölüm) değil, morbidite (kalıcı sakatlık ve iş göremezliktir).
El anatomisi son derece hassastır; parmak derisi incedir, deri altı yağ dokusu sınırlıdır ve tendonlar, sinirler ve eklem kapsülleri doğrudan yüzeye yakındır.
- Tendon Yapışması: Derin yanıklar fleksör ve ekstansör tendonları kurutur; parmakların açılıp kapanması kalıcı olarak kilitlenir.
- İnce Motor Becerilerin Kaybı: Teknisyen bir daha tornavida tutamaz, vida sıkamaz, hassas kablo soyamaz.
- Aylarca Süren Rehabilitasyon: Greft ameliyatları, kontraktür açma operasyonları ve kalıcı ağrılı nedbe dokuları (keloid).
7. Kritik Yanılgı: Elektriksel İzolasyon Eldiveni Neden Ark Korumaz?
Sahadaki en tehlikeli ölümcül yanılgı şudur: "Elimde 1000V veya 36 kV kauçuk izole eldiven var, bana bir şey olmaz."
EN 60903 kauçuk eldivenlerin görevi vücuttan elektrik akımının geçmesini (şoku) önlemektir. Ancak ark patlamasında akım vücuttan geçmez; havadaki plazmadan çevreye 19.000°C ısı ve alev yayılır. Normal kauçuk eldiven ark patlamasında alev alır, erir ve erimiş lateks teknisyenin derisine adeta lehimlenir!
Bu iki tehlike için iki farklı uluslararası test standardı geçerlidir:
| Özellik | Elektriksel İzolasyon Eldiveni (EN 60903) | Ark Flaş Eldiveni (ASTM F2675 / EN 61482) |
|---|---|---|
| Hedef Tehlike | Elektrik çarpması / Temas akımı (Shock) | Termal plazma, erimiş metal, radyant ısı (Arc Flash) |
| Temel Metrik | Voltaj dayanımı (Sınıf 00: 500V, Sınıf 0: 1000V...) | ATPV / ELIM ark dayanım değeri (cal/cm²) ve APC Sınıfı |
| Hammadde | Doğal lateks kauçuk | Aramid, polikloropren kompozit, güçlendirilmiş deri |
| Ark Temasında Davranış | Alev alır, erir ve deriye yapışır | Karbonlaşır, delinmez (break-open direnci) ve ısıyı bloke eder |
8. Sahada Uygulanabilir 2 Soru Kuralı
Karmaşık mevzuatı sahada çalışan personelin hızlıca karar verebileceği 2 temel soruya indirgeyebiliriz:
Evet ise: EN 60903 Kauçuk İzole Eldiven şarttır. Ancak üzerine mutlaka ark dereceli deri koruyucu takılmalıdır.
Evet ise: ASTM F2675 ve EN 61482-1-2 APC 2 onaylı ark eldiveni (ArSafe) kullanılması zorunludur.
9. Mühendislik Çözümü: ArSafe APC 2 Asimetrik Ark Koruyucu Eldiven
Geleneksel ark eldivenlerinin en büyük sorunu hantallıktı. Elleri 40-50 cal korumak için kalın kaynakçı eldiveni benzeri eldivenler üretiliyordu; bu eldivenlerle vida tutulamadığı için elektrikçiler sahada eldiveni çıkarıp çıplak elle çalışıyordu!
ArSafe mühendisliği bu ergonomik ikilemi çözdü. Pano içindeki alet tutuş biyomekaniğini inceleyerek Asimetrik Termal Koruma konseptini geliştirdi:

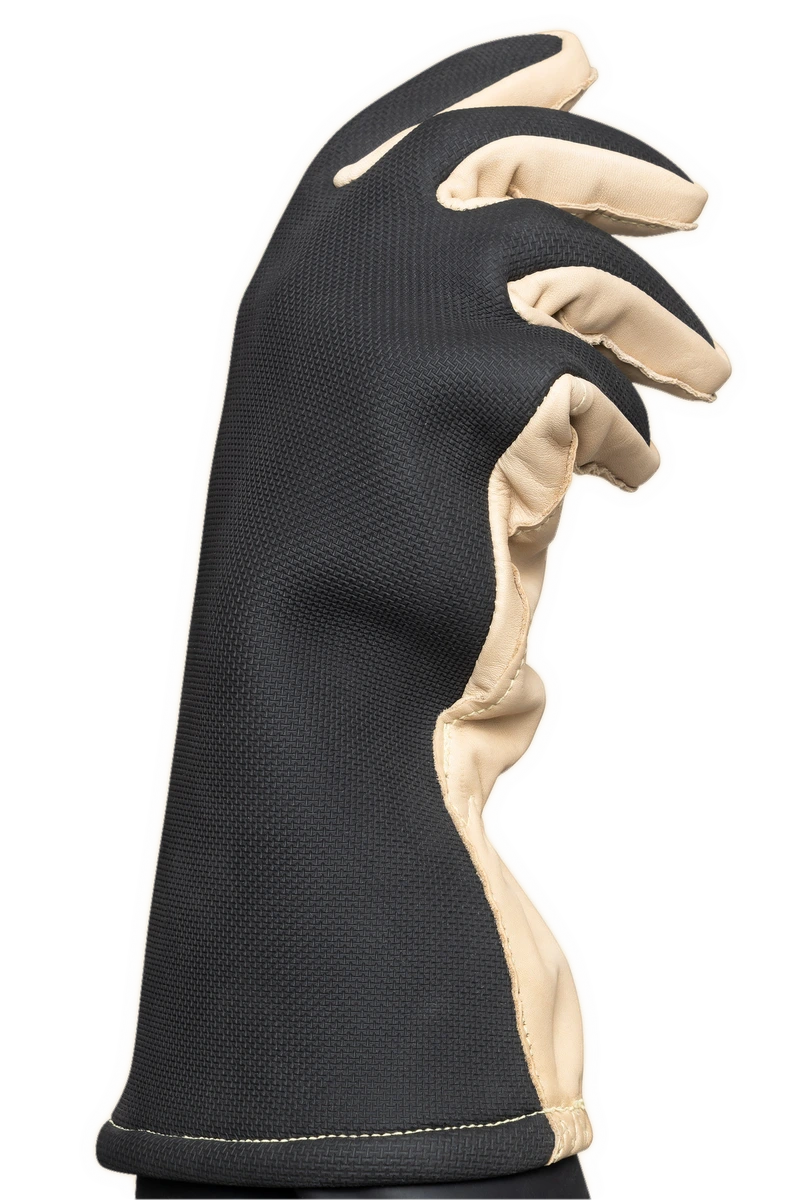

ArSafe APC 2 Elektrik Ark Koruyucu Eldiven
AITEX (0161) laboratuvarlarında açık ark (ASTM F2675) ve kutu testi (EN 61482-1-2 APC 2) ile tescillenmiş Türkiye'nin ilk yüksek performanslı ark eldiveni.

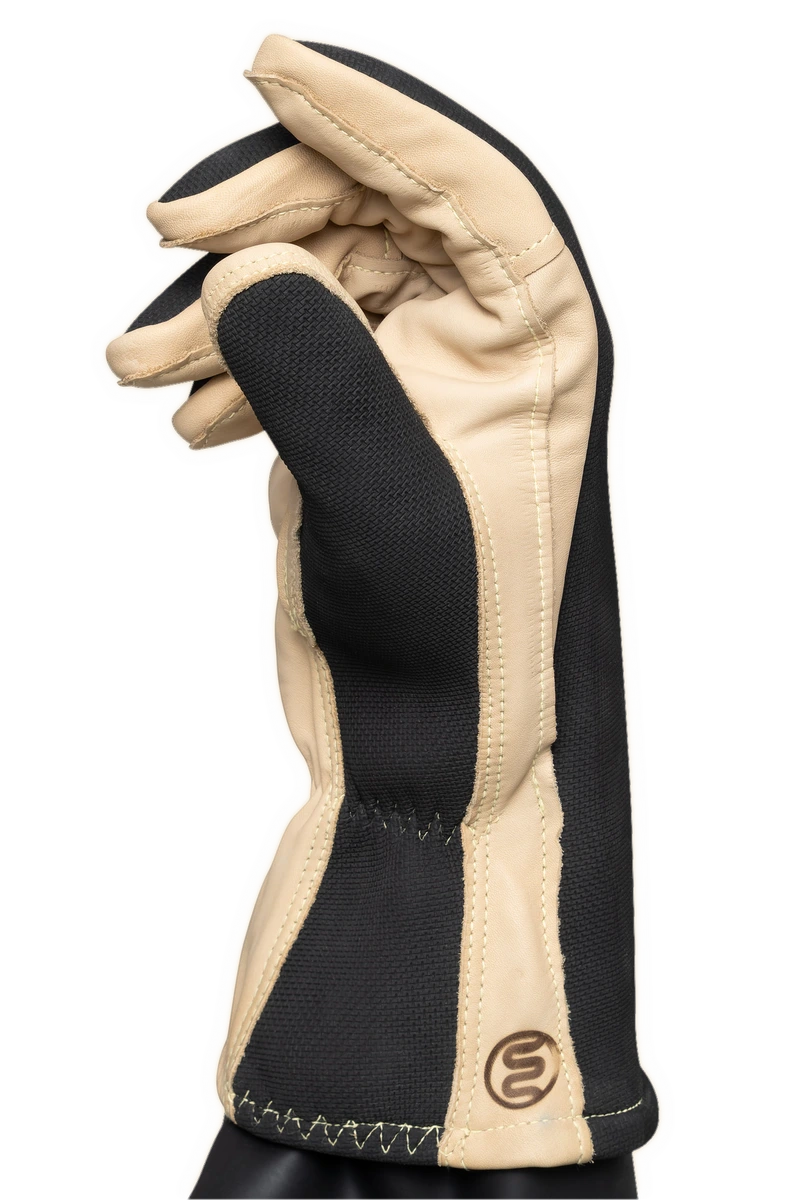

Alet tutarken teknisyenin avuç içi tornavidanın yalıtkan sapı tarafından gölgelenir. Oysa elin üstü (dorsal yüzey) doğrudan patlama merkezine bakar. ArSafe, el üstünü 125,3 cal/cm² polikloropren para-aramid kalkan ile donatırken, avuç içini 28,1 cal/cm² yüksek esneklikli yapıda tutarak hem en yüksek korumayı hem de kusursuz kavrama hassasiyetini aynı anda sunar.
Sıkça Sorulan Sorular (SSS)
Elektrik ark patlamasında eller neden ilk maruz kalan organdır?
Kauçuk yalıtkan (dielektrik) eldivenler elektrik arkına karşı korur mu?
Olay enerjisi (Incident Energy) ve 1.2 cal/cm² eşiği ne anlama gelir?
ArSafe eldiveninin el üstü neden 125,3 cal/cm² gibi yüksek bir değere sahiptir?
Tesisinizin Ark Risk Seviyesini Birlikte Belirleyelim
Pano kısa devre akımlarınız ve kesici açma sürelerinize göre hesaplanan olay enerjisi için doğru el ve vücut koruyucu donanım kombinasyonunu mühendislerimizle hazırlayın.
