Elektrik Ark Patlaması ve KKD Mühendisliği: Termal Kalkan Bilimi
Elektrik arkı, saliseler içinde 20.000°C plazma sıcaklığı ve yoğun termal radyasyon üreten yıkıcı bir olaydır. Doğru koruma; pazarlama sloganlarıyla değil, olay enerjisinin (cal/cm²), ark fiziğinin ve akredite test standartlarının eksiksiz kavranmasıyla mümkündür.
Elektrik Ark Patlaması (Arc Flash & Arc Blast) Nedir?
Elektrik arkı, hava veya izolasyon boşluğundaki gazların iyonlaşarak iletken bir plazma kanalına dönüşmesiyle oluşan yüksek enerjili bir deşarjdır.
Ark Parlaması (Arc Flash)
Ark Patlaması (Arc Blast) & Şok Dalgası
Aşırı Parlama ve Erimiş Parçacıklar
Çalışana ulaşan Olay Enerjisi (Incident Energy - $E$), ark akımı ($I_{arc}$), ark süresi ($t$) ve arıza temizleme süresiyle doğru orantılı; çalışma mesafesinin karesiyle ($D^2$) ters orantılıdır:
Biyomekanik Kritik Nokta: Pano veya şalt sahasında teknisyenin gövdesi 45–60 cm çalışma mesafesinde dururken, elleri arıza noktasına 10–20 cm kadar yaklaşabilmektedir. Ters kare kanunu uyarınca, mesafenin yarıya inmesi maruziyet enerjisini 4 katına çıkarır! Bu nedenle ellerin termal koruma ihtiyacı gövdeden çok daha kritiktir.
Ark koruyucu giysiler ve eldivenler (IEC 61482 / ASTM F2675), elektrik arkının ürettiği termal radyasyon ve sıcak parçacıklara karşı koruma sağlar. Bu donanımlar elektriksel yalıtkan (dielektrik) değildir ve EN 60903 yalıtkan eldivenlerin yerine geçmez. Enerjili hat teması riski bulunan çalışmalarda uygun dielektrik koruyucularla birlikte sistem olarak değerlendirilmelidir.
Standartlar, Test Yöntemleri ve Değerlerin Doğru Okunması
Hangi test neyi ölçer? Sonuç sınıfı ne ifade eder? Doğru KKD seçiminde standartların sınırları nelerdir?
| Standart & Yöntem | Neyi Değerlendirir? | Sonuç / Metrik | Nasıl Okunmalı? | Kapsam ve Sınır |
|---|---|---|---|---|
| IEC / EN IEC 61482-1-1 Açık Ark Yöntemi |
Doğrusal açık ark altında kumaş veya giysinin arkasındaki sensörlere geçen ısı akısını ve Stoll kriterine göre 2. derece yanık eğrisini ölçer. | ATPV, EBT, ELIM (cal/cm² veya kJ/m²) |
ATPV: Stoll eğrisine göre %50 yanık başlangıcı olasılığı. EBT: Kumaşın delinme (%50 olasılık) sınırı. ELIM: %0 yanık/delinme olasılığı olan güvenli üst limit. |
Sayısal enerji analizidir. Kutu arkının kapalı geometri etkisini doğrudan içermez. |
| IEC / EN 61482-1-2 Kutu Testi (Box Test) |
Kapalı alçı kutu içinde yönlendirilmiş elektrot arkında (300 mm mesafe, 500 ms) numunenin arkasındaki ısı geçişini ve tutuşma/delinmeyi değerlendirir. | APC 1 (4 kA) APC 2 (7 kA) (Eski: Sınıf 1 / Sınıf 2) |
APC 1: 4 kA arıza akımı senaryosu. APC 2: 7 kA arıza akımı senaryosu. Geçti / Kaldı (Pass/Fail) mantığıyla çalışır. |
ÖNEMLİ: APC sınıfı doğrudan bir cal/cm² değerine DÖNÜŞTÜRÜLEMEZ! Farklı test geometrisidir. |
| ASTM F2675 / F2675M Eldiven Açık Arkı |
Doğrudan eldiven numunesi üzerinde manken el sensörleriyle açık ark patlamasında el üstü ve avuç içi ATPV/EBT değerlerini ayrı ayrı ölçer. | Dorsal ATPV Palmar ATPV (cal/cm²) |
Eldivenin farklı bölgelerinin (el üstü vs avuç içi) termal dayanımını ayrı sayılarla gösterir. | Yalnızca eldivenler içindir; gövde giysisi yerine kullanılamaz. |
| EN ISO 11612:2015 Isı ve Alev Koruması |
Malzemenin sınırlı alev yayılımı (A1/A2), konvektif ısı (B), radyant ısı (C) ve temas ısısı (F) dayanımını test eder. | A1 A2 B1 C1 F1 (Kod ve seviyeler) |
Giysinin aleve tutulduğunda damlama, delinme ve alev ilerletme yapmadığını doğrular. | Genel alev standardıdır; ark olay enerjisi (cal/cm²) yerine harf kodlarıyla ifade edilir. |
| NFPA 70E İş Güvenliği Standardı |
İş yerlerinde elektrik güvenliği uygulamaları, risk analizi ve KKD ark kategorilerini (Kategori 1-4) belirleyen Amerikan standardıdır. | PPE Category 1 - 4 (min. 4, 8, 25, 40 cal/cm²) |
Kullanıcının yapacağı işin risk seviyesine göre asgari hangi kalori seviyesinde KKD seçeceğini gösterir. | Ürün test standardı değildir; bir iş güvenliği yönetim ve seçim çerçevesidir. |
Sektörde En Sık Yapılan 5 Kritik Yanlış Anlama
"APC 2 sınıfı giysi 40 cal/cm² korur."
Kesinlikle yanlıştır. APC 2 (EN 61482-1-2), 7 kA / 500 ms kutu testidir. Açık arkta 8 cal/cm² olan bir kumaş da APC 2 alabilir, 40 cal/cm² olan bir giysi de. İkisi birbirine çevrilemez.
"ATPV ile ELIM aynı şeydir."
ATPV, Stoll eğrisine göre %50 yanık başlangıcı olasılığıdır. ELIM ise yeni IEC 61482-1-1 standardında tanımlanan, %0 yanık/delinme noktasıdır. ELIM her zaman ATPV'den daha muhafazakardır.
"Eldiven test değeri ile kumaş test değeri birbirinin yerine geçer."
Eldivenler ASTM F2675 ile test edilir ve dikiş, astar, avuç/el sırtı yapısıyla değerlendirilir. Kumaş açık ark testi (IEC 61482-1-1) eldivenin gerçek dikiş ve kavrama performansını temsil etmez.
"Ark giysisi elektrik çarpmasına karşı yalıtım sağlar."
Ark giysisi yalnızca termal koruyucudur. İletken bir parçaya dokunulduğunda elektriksel yalıtım sağlamaz. EN 60903 ve yalıtımlı alet kullanımı zorunludur.
"40 cal giysi her çalışma koşulunda sıfır risk demektir."
Eğer tesiste hesaplanan ark olay enerjisi 50 cal/cm² ise, 40 cal giysi yetersiz kalacaktır. Risk analizi yapılmadan hiçbir KKD genel geçer bir koruma güvencesi sunamaz.
Mühendislik Yaklaşımımız: Koruma ve Ergonominin Dengesi
Hantal, kalın ve hareketi kısıtlayan giysiler sahada çalışanlar tarafından çıkartılmakta ya da önü açık giyilmektedir. Gerçek koruma, test edilmiş performans ile ergonomiyi aynı anda sunabilmektir.
ArSafe Biyomekanik Çözümü
Teknisyen aleti tutarken avuç içi alet tarafından gölgelenir; ark radyasyonunu doğrudan karşılayan el sırtıdır. ArSafe, el sırtında 125,3 cal/cm² devasa termal kompozit kalkan kullanırken; avuç içinde 28,1 cal/cm² esnek doğal deri kullanarak ince el aletlerinin hissedilmesini sağlar.
- ASTM F2675 akredite açık ark testi (AITEX)
- EN 61482-1-2 APC 2 (7 kA) kutu testi
- EN 388:2016 mekanik aşınma ve yırtılma direnci
Arc Defender 40 Gramaj Disiplini
Geleneksel 40 kalori giysileri 550–700 g/m² ağır kumaş katmanlarıyla çalışanı tüketirken; Arc Defender 40, toplam 440 g/m² kumaş sistemi ağırlığında (225 g/m² dış katman + 215 g/m² ısı bariyeri) 40 cal/cm² ELIM ve 49 cal/cm² kumaş ATPV seviyesine ulaşır.
- %93 meta-aramid, %5 para-aramid, %2 antistatik elyaf kompozisyonu
- EN 61482-2:2020 APC 2 (7 kA) ve ELIM=40 cal/cm² sertifikası
- EN ISO 11612 A1 A2 B1 C1 F1 alev ve ısı sertifikası
Ark Koruma Donanım Ailesi
Eldiven ve giysi farklı vücut bölgelerini korur. İhtiyacınıza uygun ürünün kapsamlı mühendislik sayfasına geçiş yapın.
ArSafe APC 2 Eldiven
Elektrikçi Ark Koruyucu Asimetrik Eldiven
El üstünde 125,3 cal/cm² doğrudan ark plazma kalkanı, avuç içinde 28,1 cal/cm² ergonomik deri alet kavrama dengesi. Kategori III sertifikalı.

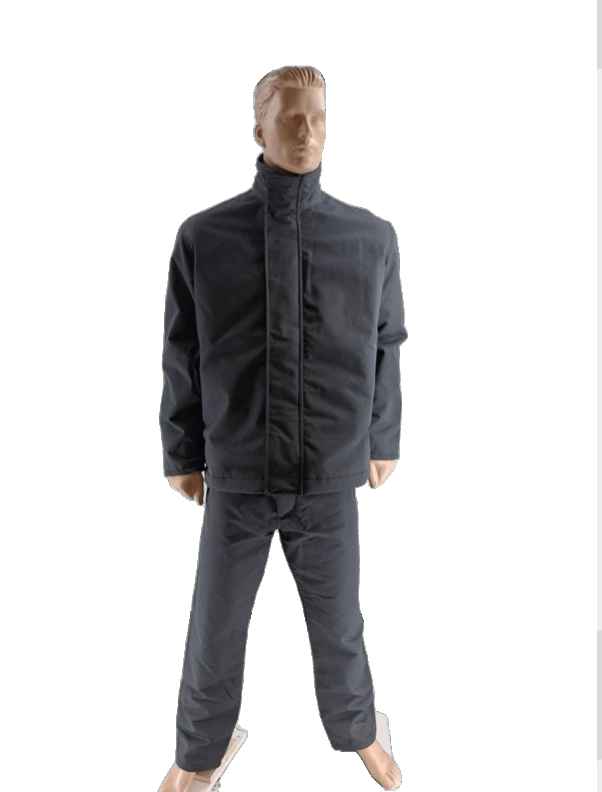

Arc Defender 40 Giysi
Ceket & Pantolon Ark Koruyucu Takım (SMY2044)
Toplam 440 g/m² kumaş sistemi ağırlığında 40 cal/cm² ELIM seviyesi sunan yenilikçi 2 katmanlı aramid takım. CE Kategori III Modül B (AITEX 0161).
Ark Riski Değerlendirmenizi Birlikte Yapalım
Tesisinizdeki trafo, pano ve şalt hesaplanan olay enerjisi (cal/cm²) değerlerini teknik ekibimizle paylaşın; en doğru koruma seviyesini birlikte belirleyelim.
